扩展文件系统

0x0f 实现硬盘分区

Tip

这一节中关于硬盘分区是比较老的知识，现代磁盘分区已经不这么做了，等以后写现代操作系统的时候再补充罢（挖个坑）

之前有简单介绍过磁盘的物理分区方式，可以看这里，但当时的操作只是简单的启动，并不成体系。为了实现文件系统，我们必须建立一套完整的方法，也即是**磁盘驱动程序**

有关于磁盘物理构成的知识之前介绍过了，简单说一下

  • 盘片：布满磁性介质的小光盘
  • 扇区：硬盘读写的基本单位，在磁道上均匀分布。通常一个扇区为512字节大小
  • 磁道：盘片上的一个个同心园环就是一个个磁道
  • 磁头：一个读取磁盘的机械臂，每个盘面都存在一个磁头，用来读取该盘面上的磁盘信息
  • 柱面：由不同盘面的相同磁道构成的一个圆柱面就叫住面，这里也是为了提升咱们的IO读写速度
  • 分区：由多个编号连续的柱面组成的，这里注意一个柱面不能包含多个分区

可以得出如下公式 $$ 硬盘容量 = 单片容量×磁头数 \ 单片容量 = 每磁道扇区数×磁道数×512字节 $$

这里介绍**磁盘分区表(DPT)**

同样，这个表是由多个分区元信息汇成的表，表中每一项都对应一个分区，主要记录各个分区的起始扇区地址，大小界限等

最初的磁盘分区表位于 MBR 引导扇区中，该扇区位于 0 盘 1 道 1 扇区（物理扇区编号从 1 开始，逻辑扇区地址 LBA 从 0 开始），也就是硬盘最开始的扇区，扇区大小为 512 字节，这 512 字节内容包括以下内容

[0x000 ~ 0x1BD]   主引导程序（Bootloader 第1阶段）
[0x1BE ~ 0x1FD]   分区表（共4项，每项16字节）
[0x1FE ~ 0x1FF]   结束标志 0x55AA

在早期的硬盘分区管理中，MBR（Master Boot Record） 分区表只能记录 最多 4 个主分区。这在上世纪硬盘容量还不大的时候是足够的，但随着存储空间不断增长，4 个分区已经无法满足需求，于是便引入了 扩展分区（Extended Partition） 的概念。

  • 为什么需要扩展分区

扩展分区的设计初衷很简单：在不破坏原有 MBR 结构的前提下，突破 4 个主分区的限制。它本身并不直接存放数据，而是一个 “容器分区”，用于容纳更多的 逻辑分区（Logical Partition）。

在 MBR 分区表中，最多只能有一个分区项用于扩展分区，其余分区项依然可以是普通主分区。扩展分区内部的结构与普通分区不同，它需要额外的分区记录机制——EBR（Extended Boot Record，扩展引导记录）。

  • EBR 与逻辑分区的组织方式

EBR 的作用类似于 MBR 中的分区表，但它专门用来记录扩展分区内的逻辑分区信息。

每个 EBR 包含两条分区表项：

  1. 当前逻辑分区的起始地址与大小
  2. 下一个逻辑分区的 EBR 地址（如果还有下一个逻辑分区）

这种结构形成了一条 链表：

  • 第一逻辑分区的 EBR 位于扩展分区的起始位置。
  • 通过 EBR 中的“下一分区”指针，可以依次找到后续的逻辑分区。
  • 最后一个逻辑分区的 EBR 中，第二条分区表项为空（0），表示链表结束。
graph TD
    MBR[MBR 分区表]:::mbr --- P1[主分区1]:::primary
    MBR --- P2[主分区2]:::primary
    MBR --- P3[主分区3]:::primary
    MBR --- EXT[扩展分区]:::extended

    EXT --- OBR[OBR<br/>记录逻辑分区1信息]:::obr --- L1[逻辑分区1]:::logical
    L1 --- EBR2[EBR2<br/>记录逻辑分区2信息]:::ebr --- L2[逻辑分区2]:::logical
    L2 --- EBR3[EBR3<br/>记录逻辑分区3信息]:::ebr --- L3[逻辑分区3]:::logical

    classDef mbr fill:#FFD700,stroke:#333,stroke-width:1px;
    classDef primary fill:#87CEFA,stroke:#333,stroke-width:1px;
    classDef extended fill:#FFA07A,stroke:#333,stroke-width:1px;
    classDef obr fill:#90EE90,stroke:#333,stroke-width:1px;
    classDef ebr fill:#98FB98,stroke:#333,stroke-width:1px;
    classDef logical fill:#D8BFD8,stroke:#333,stroke-width:1px;

关于磁盘部分不想记录很多，毕竟目前的用途已经不大了，暂时放在这里罢

0x10 文件系统

inode、简介块索引表、文件控制块FCB

在磁盘的领域中，块（block）**是文件系统管理数据的基本单位：虽然硬盘的物理读写单位是**扇区，但为了减少频繁的访问，操作系统通常会将多个扇区组合位一个更大的**块**。在Linux或Unix中，块是文件系统的读写单位，这意味着即便文件只有1B，也将占用一个完整的块

Tip

Windows中，我们一般称为**簇**

但是当文件大于一个块的时候，多个块该如何组织在一起呢？

FAT链式结构

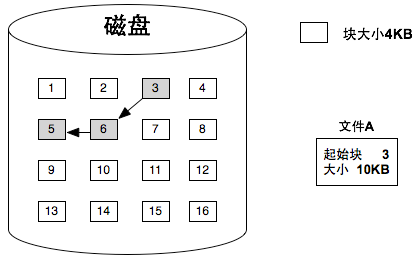

早期的FAT(File Allocation Table)文件系统中，文件的多个块采用**链式结构**来组织。在每个块的末尾保存下一个块的地址，这样块与块之间可以像链表一样串联。好处显而易见：文件的块可以分散在磁盘的任意位置，不必连续存放，这样可以有效利用磁盘零散的空间，提高空间利用率

但缺点也显而易见：当你要访问文件的第N个块时，必须从第一个块开始，一路顺着地址链找到目标块，这中访问模式在逻辑上很低效，并且硬盘速度本身就不快，更会增加寻道次数，效率极其低下

image-20250810153047358

inode索引结构

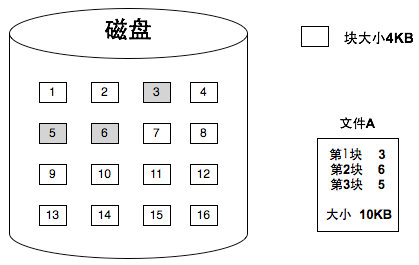

相对而言，Unix采用**索引结构**来管理文件，也就是为文件的所有数据块建立一张索引表，表中每一项直接记录对应数据块的物理地址。这样要访问第N个块，只需要查表即可，随机访问性能大大提升

而在 Unix/Linux 文件系统中，这个索引结构的具体实现就是 inode(index node)。每个文件都对应一个 inode，里面保存了文件的元信息（权限、属主、时间戳、文件大小等）以及数据块的位置。inode 本质上时文件系统中的一种**文件控制块（FCB）**，只不过FCB是一个泛称

image-20250810153053484

直接块与间接块

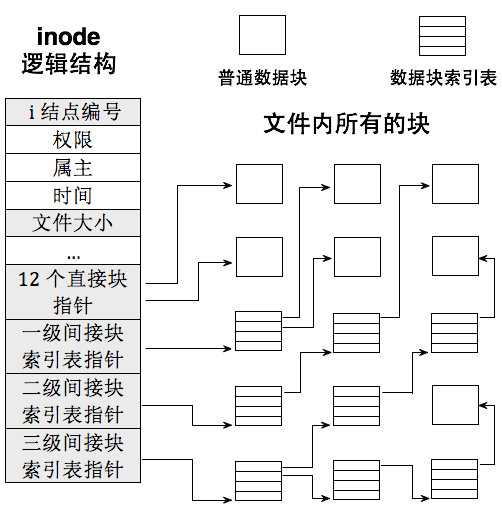

inode 中并不是直接存下文的所有块地址，因为索引表也要占空间。为了平衡性能与存储开销，Unix采取了分级设计*（世界的尽头是分级）*

  • inode 前 12 个指针称为**直接块**，直接指向文件数据块
  • 第 13 个指针指向**一级间接块索引表**，它本身是一个存放块地址的表，一个表可以记录 256 个数据块
  • 第 14 个指针指向**二级间接块索引表**，它的每个表项记录的是一个一级间接块的地址，可以记录 \(256*256\) 个数据块
  • 第 15个指针指向**三级间接块索引表**，能索引\(256*256*256\)个数据块

通过这种方式，文件既能在小尺寸下快速访问，又能在需要时支持极大的容量，理论上可以轻松容纳超大文件。当然，如果真有超过三级间接索引能力的文件，那只能分割成多个文件来处理。

image-20250810154056944

目录项与目录简介

刚刚有说过，inode记录了文件大部分元信息——权限、属主、大小、时间戳，以及数据块的地址。但是这里缺没有存放**文件名**，用户最关心的属性

既然我们通过文件名访问文件，为什么不直接把文件名放到inode里呢？

对于现代文件系统来说没有必要：文件系统使用inode来标识和管理文件的，只要有了inode，就能定位到文件的实际数据块。而文件名对于文件系统来说并不重要

但对于人类用户来说，记inode有点神经病了，还是习惯用文件名去找文件。这就引出了一个新问题：文件系统是如何把文件名和 inode 联系起来的呢？

目录也是文件

回想一下，我们平时访问文件，不论是执行一个程序，还是打开一个文档，都是通过路径来的。而路径的每一层，其实都是一个**目录**。在 Linux 中，目录和普通文件一样，也是用 inode 来表示的，所以目录本质上也是一种文件，只不过它的内容不是数据，而是**目录项（directory entry）**。

这里有个关键点：

  • 如果一个 inode 表示的是普通文件，那么它指向的数据块里存的是这个文件的内容。
  • 如果一个 inode 表示的是目录文件，那么它指向的数据块里存的就是一组目录项。

什么是目录项

目录项是一个“文件列表”的条目，每个条目至少包含三个信息：

  1. 文件名
  2. 文件类型（目录/普通文件等）
  3. 文件对应的 inode 编号

它的作用有两个：

  • 绑定文件名和 inode，让用户可以通过文件名找到 inode
  • 标识文件类型，告诉系统该 inode 对应的是目录还是普通文件

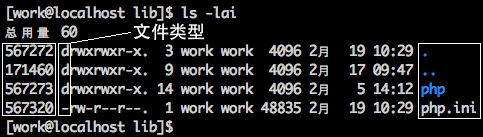

你在 Linux 里执行 ls -i 时，看到的就是目录项中的文件名和 inode 编号的对应关系；执行 ls -l 时，额外看到的权限、属主等信息来自 inode 本身。

image-20250810161713565 image-20250810161722940
目录中的目录项 目录项信息及 inode 信息

有了目录项，文件系统查找文件的过程就很清晰了：

  1. 在当前目录中找到匹配文件名的目录项
  2. 从目录项中获取该文件的 inode 编号
  3. 根据 inode 编号去 inode 表（inode 数组）里找到对应的 inode
  4. 读取 inode 中记录的各个数据块地址，进而获取文件内容

小小总结一下

  1. 每个文件都有自己单独的inode，inode 是文件实体数据块在文件系统上的元信息。
  2. 所有文件的inode 集中管理，形成inode 数组，每个inode 的编号就是在该inode 数组中的下标。
  3. inode 中的前12 个直接数据块指针和后3 个间接块索引表用于指向文件的数据块实体。
  4. 文件系统中并不存在具体称为“目录”的数据结构，同样也没有称为“普通文件”的数据结构，统一用同一种inode 表示。inode 表示的文件是普通文件，还是目录文件，取决于inode 所指向数据块中的实际内容是什么，即数据块中的内容要么是普通文件本身的数据，要么是目录中的目录项。
  5. 目录项仅存在于inode 指向的数据块中，有目录项的数据块就是目录，目录项所属的inode 指向的所有数据块便是目录。
  6. 目录项中记录的是文件名、文件inode 的编号和文件类型，目录项起到的作用有两个，一是粘合文件名及inode，使文件名和inode 关联绑定，二是标识此inode 所指向的数据块中的数据类型（比如是普通文件，还是目录，当然还有更多的类型）。
  7. inode 是文件的“实质”，但它并不能直接引用，必须通过文件名找到文件名所在的目录项，然后从该目录项中获得inode 的编号，然后用此编号到inode 数组中去找相关的inode，最终找到文件的数据块。

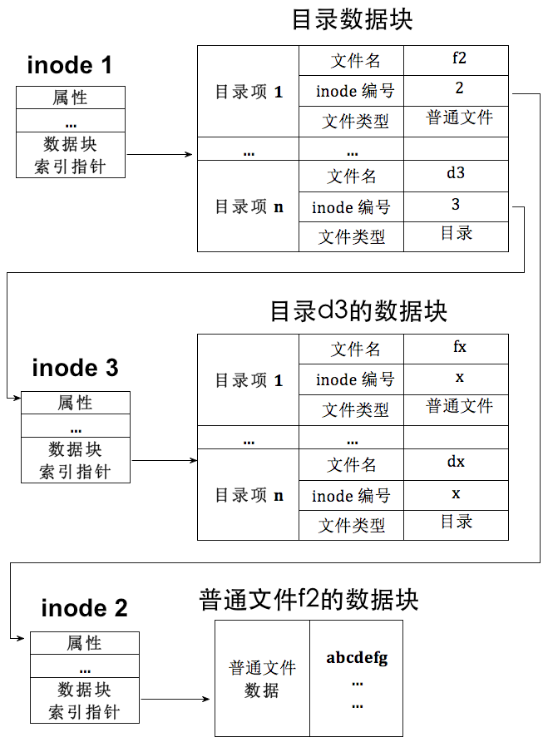

目录项和inode的关系如下图：

image-20250810162151672

!!!note “死循环”的错觉与根目录的作用

有人可能会想：要找到文件的数据块，需要 inode；要找到 inode，需要目录项；而目录项又存在于目录文件的数据块中，这数据块又需要 inode 来找——这不是陷入死循环了吗？

其实不会。文件系统总得有个“起点”，这个起点就是**根目录 `/`**。每个分区都有自己的根目录，而且在文件系统格式化时，根目录所在数据块的地址是固定写死的。查找文件时，从根目录开始递归进入子目录，就能最终找到任何文件。

超级块与文件系统布局

在前面已经介绍了 inode、目录项**以及**根目录，这些是构建文件系统的基础。而此处将要介绍**超级块**的概念。它是文件系统运行的“总指挥”

**超级块**可以认为是保存文件系统元信息的元信息，类似于文件系统的配置文件。作用如下：

  • 记录文件系统的整体结构和配置信息
  • 让系统能够快速定位重要数据结构（如 inode 数组、根目录、位图等）
  • 用来识别文件系统的类型（通过魔数）

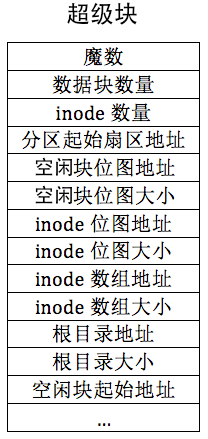

而我们实现最简文件系统，超级块中存储可以如下：

  1. inode数组地址以及大小
  2. 每个文件有一个inode
  3. inode数组长度 = 分区最大文件数（格式化时确定）
  4. inode位图地址及大小
  5. 用位图管理inode的使用情况
  6. 根目录地址及大小
  7. 每个分区根目录位置不统一，所以必须记录
  8. 空闲块位图地址及大小
  9. 用位图管理空闲数据块的使用情况
  10. 魔数
  11. 用来区分文件系统类型（ext2，ext4，FAT32）

image-20250810213347788

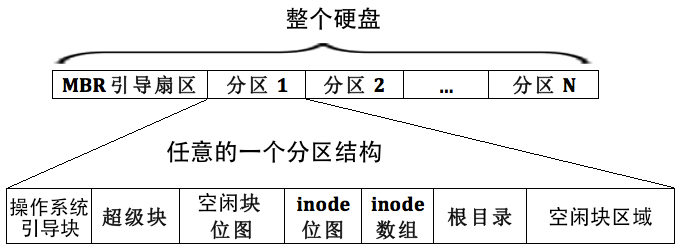

我们参考ext2文件系统，可以做出如下文件系统布局，不过少了一些块组和块组描述符

image-20250810213513123

文件系统的主要工作就是资源管理，而跟踪资源状态最常用的方法就是位图

创建文件系统的时候，现在内存中生成这些位图，再把它们写入硬盘中，这个过程就叫做**持久化**。

而这样做的原因是：分区真正使用是在挂载的时候，而挂载之前内存里是没有位图的，所以必须实现把它们存到磁盘上，将来挂载分区时再从磁盘读回来放到内存中。

由于内存是易失的，断电就会丢失数据，所以哪怕位图只改动了一个位，也要立刻同步回磁盘。位图的大小按扇区对齐，最后一个扇区往往会有多余的位，这些位并不对应真实资源，如果不处理，可能会被误分配导致破坏数据，所以在持久化前要把这些多余位初始化为1，标识已经占用，避免后续使用

而挂载分区的本质，就是把该分区的文件系统元信息（包括超级块，位图等）从磁盘加载到内存，用内存的数据结构来跟踪资源状态，写操作再及时同步到硬盘。

文件描述符

在 Linux 中，几乎所有文件操作都绕不开一个概念——文件描述符（File Descriptor，FD）

简单来说，文件描述符就是一个整数，它是当前进程 文件描述符数组 的下标。Linux 会在每个进程的 PCB（进程控制块）中预先分配一个文件描述符数组，用于记录当前进程打开的文件

其中，前三个文件描述符是固定保留的：

  • 0 -> 标准输入(stdin)
  • 1 -> 标准输出(stdout)
  • 2 -> 标准报错(stderr)

Linux通过三层跳转从文件描述符找到磁盘数据块

层级 位置 作用
文件描述符数组 每个进程 PCB 存放“文件表下标”
文件表（全局） 内核共享 保存 struct file，指向 inode
inode 队列（缓存） 内核共享 保存文件存储信息，指向磁盘数据块
flowchart LR
    fd["文件描述符 (int)"] --> fd_array["进程文件描述符数组"]
    fd_array --> file_table["文件表 (struct file[])"]
    file_table --> inode["inode 队列"]
    inode --> disk["磁盘数据块"]

  1. 用 fd 在 文件描述符数组 找到文件表下标

  2. 用下标找到 文件表 中的 struct file

  3. 通过 struct file 的 f_inode 指针找到 inode

  4. inode 中有文件数据块的位置，最终访问磁盘

0x11 系统交互

fork介绍

fork函数原型为pid_t fork(void)，返回值为数字，可能是**子进程的pid**，可能是**0**，也可能是**-1**。

之所以会有 3 种返回值，是因为 Linux 中没有获取子进程 pid 的方法，因此为了让父进程获知自己的孩子是谁，fork会给父进程返回子进程的 pid。子进程可以通过系统调用getpid来获知自己的父亲是谁，并且没有pid=0的进程，因此 fork 给子进程返回 0 ，从返回值上和父进程区别开来。如果 fork 失败，则返回 -1 ，没有子进程产生

这里有个很神秘的现象：fork执行一次会返回两次pid，可以看看下面这个例子

#include <unistd.h>
#include <stdio.h>
int main() {
    printf("fork!\n");
    sleep(5);
    int pid = fork();
    if (pid == -1) {
        return 1;
    }
    if (pid) {
        printf("father's pid is %d\n",getpid());
        sleep(5);
        return 0;
    } else {
        printf("child's pid is %d\n",getpid());
        sleep(5);
        return 0;
    }
}

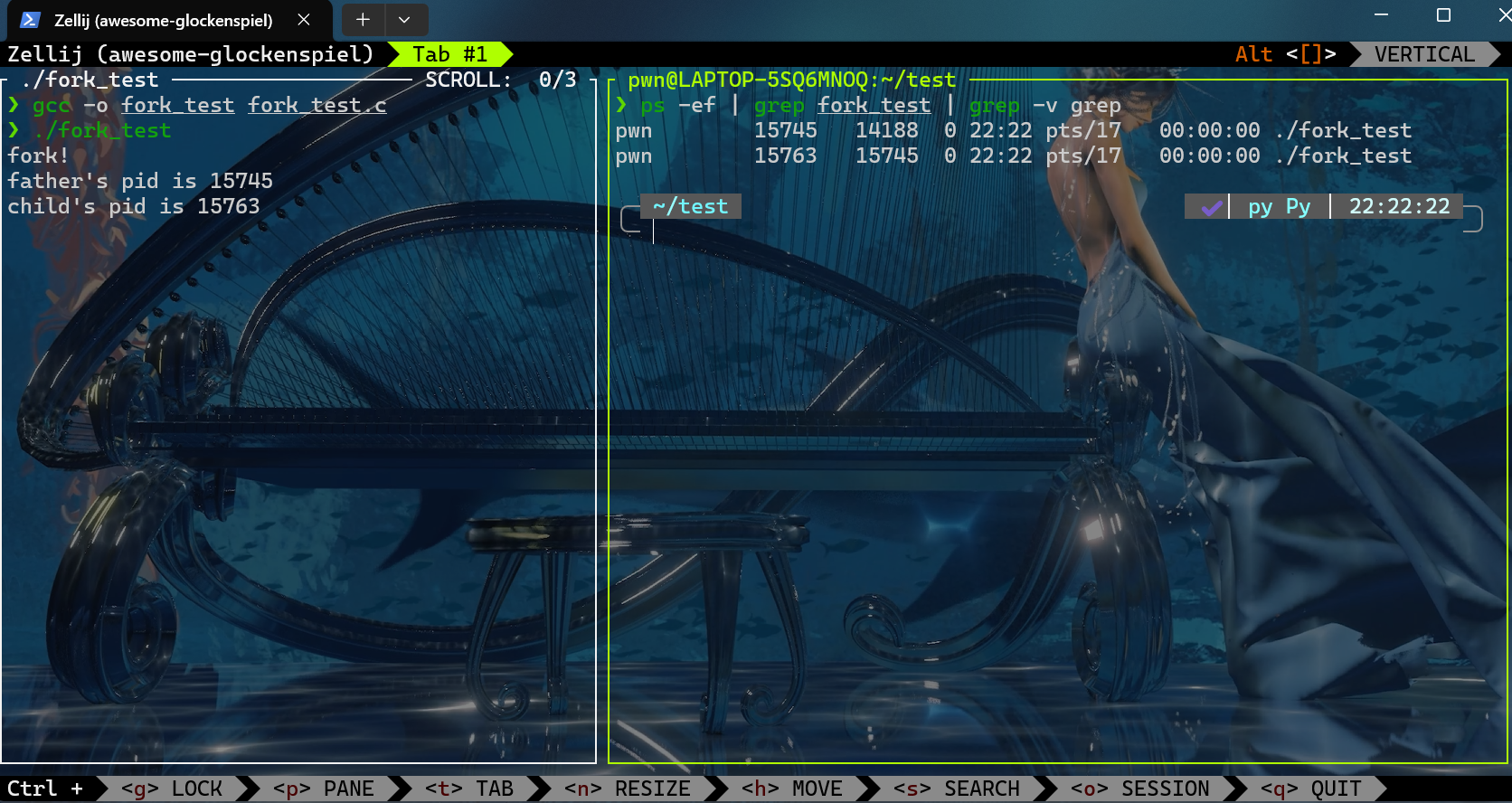

运行情况如下

ps -ef | grep fork_test | grep -v grep指令在运行test时执行

image-20250816222245032

可以得出这样一个结论：fork后，由之前的一个进程变成了两个进程，也就是说，fork的作用是克隆进程。克隆出来的进程拥有独立的地址空间，两个地址执行的是独立且相同的代码，各自的指令中都包含第6行的fork调用，只是子进程是在fork函数返回之后才开始执行的，因此执行的是fork之后的代码

大致就像下面这张图，fork的中文意思“叉子”是很形象了

image-20250816222907324

实现

这部分内容太多了，又大多是代码，不是很想介绍了~（懒狗）~

其实后面还有一部分关于管道的内容，但是这个有些太少了，通信可以单独拿出来学习一下的，以后完整的写一写罢
